一、概述：
啞鈴型液壓式試樣制樣機機主要用于壓制薄板等材料的標準試樣，由主機、液壓缸、液壓源和相應工裝模具組成，主機受力框架采用整體鋼板加工而成，剛性好，結構簡單，操作方便。液壓源采用三相電機驅動高壓油泵， 安全閥限制最高壓力，由手動換向閥實現油路換向，即活塞桿的向下壓剪運動和向上復位移動等動作， 當手動換向閥在常態(tài)即不操作時閥芯處于中間位置，活塞停止移動。液壓油的壓力由耐震壓力表指示。如更換模具或其他附具，還可作為一般壓力機使用，拓展更多的使用功能。
二、特點：
1、該儀器能夠滿足 GB/T228-2010《金屬材料室溫拉伸試驗方法》等標準中規(guī)定的制樣要求，設備能夠根據模具將試樣一次壓制成型自動停止，試樣落在下平臺上，試樣表面平整無劃痕，周邊無毛刺；
2、試樣模具有足夠好的強韌性，壓制過程中能承受 300KN 的壓力而不損壞，模具采用優(yōu)質合金材料， 不易磨損，使用壽命高；
3、試樣模具能方便更換，每次更新時間小于 10 分鐘（附帶試樣加工圖紙）；
4、設備能夠由一人獨立操作完成，操作過程一鍵完成，一次制樣時間小于 2 分鐘；
三、技術參數
1. 最大壓力負荷：300KN；
2. 有效壓縮空間：260mm；
3. 加工試樣厚度：3.0mm；
4. 活塞直徑：ф140mm；
5. 活塞最大行程：100mm；
6.電源：380V 2.0KW
7. 模具規(guī)格：3.0mm 一套；

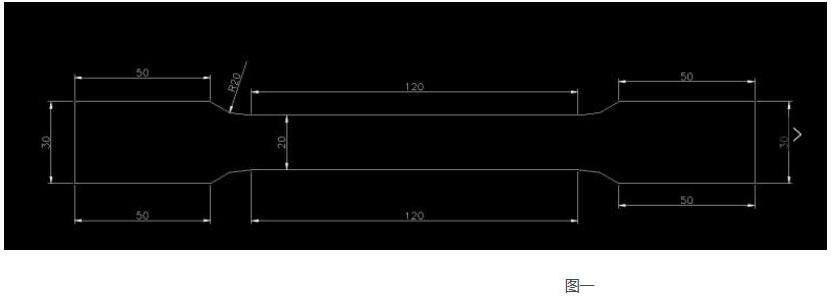

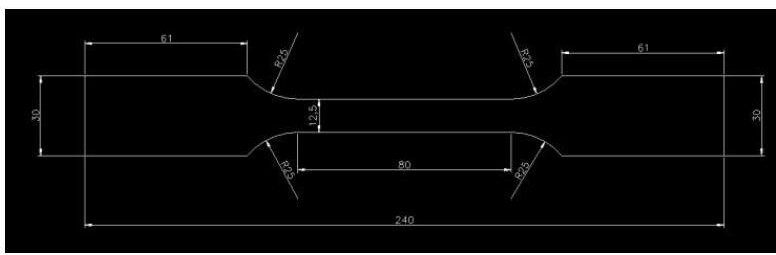

8. 按客戶要求提供啞鈴形試樣模具或(見圖一、圖二)
